질소 발생기
맴브레인 질소 발생기

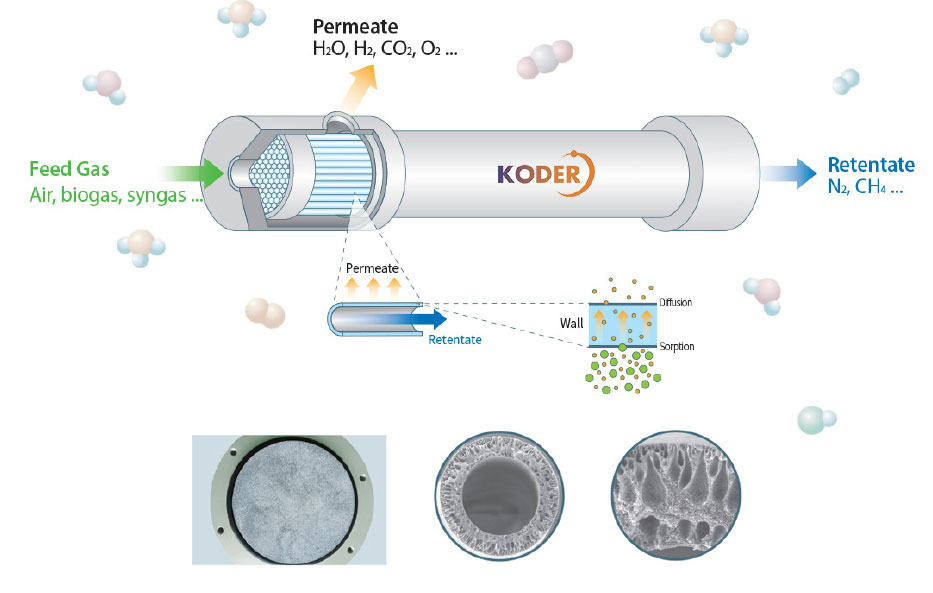

Membrane의 원리
- 가스의 막 투과속도 차이를 이용하여 압축공기로부터 질소를 분리, 농축하는 기술
- 기체분리막은 주로 고분자 소재를 이용하여 제조되며 모듈화하여 각 응용한다.

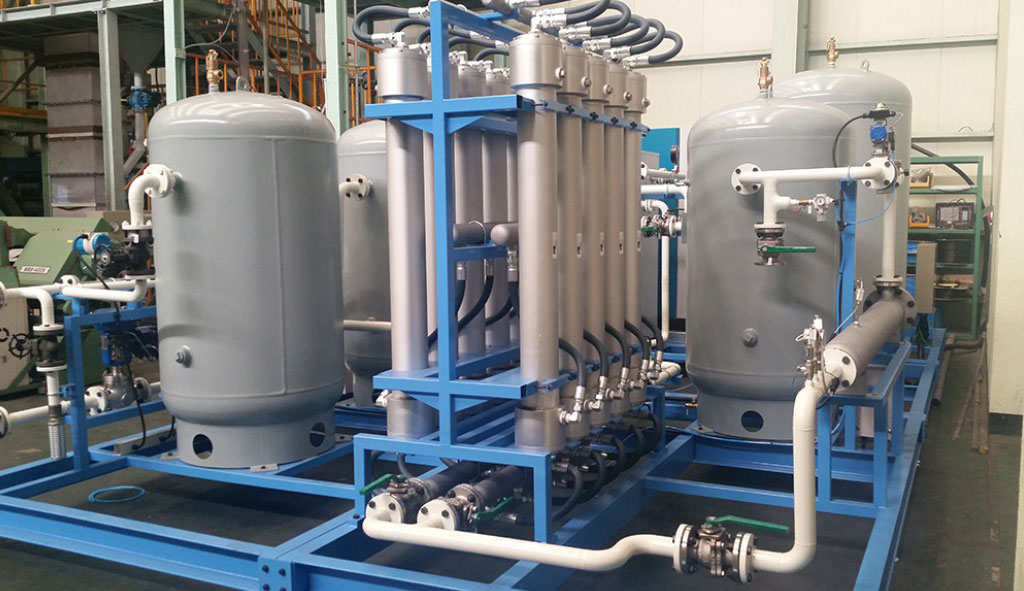

Membrane N₂ Generator 특징
Membrane
- 기체 분리중공사막을 이용하여 산소와 질소를 효율적, 경제적으로 분리하여 소비자 요구에 부합하는 질소를 생산, 공급합니다.

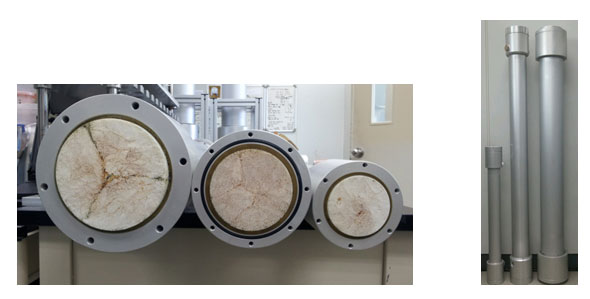

- (주)코더엔지니어링에서 제조하는 기체분리막 모듈은 원통 Type으로 생산되며 모듈의 재질은 알루미늄과 플라스틱을 동시에 사용합니다.

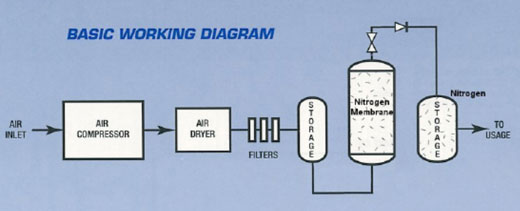

Flow Diagram of Membrane
- Minmum Air Inlet Pressure : 0.7 MPa
- Nitrogen Outlet Pressure : 0.5MPa
- Operating Temperature : 24℃
Membrane & PSA 비교표
가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.
| MODEL | Membrane | PSA |
|---|---|---|
| 소재 | Hollow-Fiber | CMS |
| 수명 | 7년 | 10년 |
| 입구 입력 | 0.75 MPa | 0.75 MPa |
| 최고 순도 | 99 % | 99.999 % |
| 소음 | 0 | 60 dB(A) |
| 용량 증설 | 가능 | 불가능 |
| System Valve | Turn down Valve 1개 | 8 ~ 12개 |
| 용량 | 소형, 중형, 대형 | 소형, 중형 |
Membrane 모듈 사양
가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.
| Model | Nitrogen Product Flow Rate and Air Feed Required(l/min) | |||||
|---|---|---|---|---|---|---|
| Oxygen Density(%) | 0.5 | 1 | 2 | 3 | 5 | |
| KM-200 | Nitrogen | 1.8 | 2.6 | 3.7 | 5.2 | 7.4 |
| Air | 12.1 | 12.9 | 13.6 | 15.7 | 17.5 | |
| KM-300 | Nitrogen | 6.5 | 10 | 17 | 23 | 35 |
| Air | 49.5 | 52 | 62 | 69 | 83 | |
| KM-500 | Nitrogen | 29 | 42 | 59 | 83 | 118 |
| Air | 194 | 207 | 218 | 252 | 280 | |
Nitrogen Outlet Pressure : 0.5MPa
Minimum Air Inlet pressure : 0.7MPa
Operating Temperature : 25℃
