고압 압축기
초고압 압축기

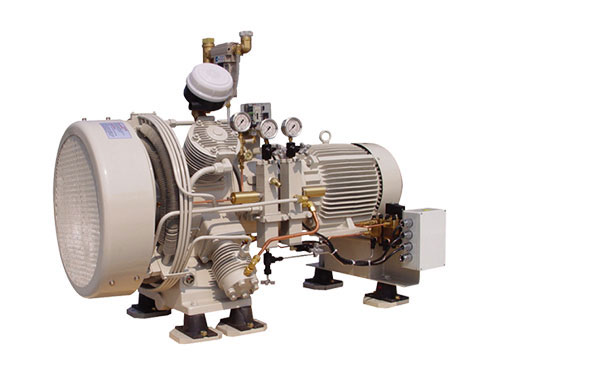

Direct Drive Type(직결 구동방식)
- LHH 시리즈는 3단 또는 4단 피스톤 직결식 콤프레샤로 최대압력 35.0 MPa까지 압축 가능하며 일본 및 유럽의 유수한 제품군과 경쟁하여 품질의 우수성을 알리고 있습니다.
-
⦁ 다단 피스톤 왕복동식으로 압축열을 분산시켜 압축함으로써 효율이 좋습니다.
⦁ 모터 직결구동으로 컴팩트하고 설치 공간을 최소화할 수 있습니다.
⦁ 고효율의 모터, 밸브를 사용함으로써 소요 동력의 절감과 압축 성능이 좋습니다.
⦁ 각 단에 유수 분리기를 설치하여 청정공기가 생산되도록 설계하였습니다.
⦁ 각 단에 안전밸브를 설치하여 규정 이상의 압력 상승을 방지했습니다.
▦ Technical Data
가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.
| Model | Speed (rpm) |
Maximum Pressure (MPa) |
Free Air Delivery (m³/hr) |
No. of Stages |
Motor Power (kW) |
Dimensions L x W x H (mm) |
Weight (Kg) |
|---|---|---|---|---|---|---|---|
| LHH-10 | 1170 | 25.0 | 6 | 3 | 5.5 | 700 x 550 x 520 | 150 |
| LHH-25 | 1170 | 35.0 | 16 | 4 | 7.5 | 1210 x 680 x 760 | 250 |
| LHH-35 | 1170 | 35.0 | 24 | 4 | 11 | 1260 x 680 x 760 | 700 |
| LHH-80 | 1170 | 35.0 | 53 | 4 | 22 | 1280 x 900 x 1020 | 800 |
| LHH-100 | 1170 | 35.0 | 60 | 4 | 30 | 1280 x 900 x 1020 | 980 |
| LHH-170 | 1170 | 25.0 | 114 | 4 | 45 | 1500 x 1150 x 1100 | 1050 |
| LHH-200 | 1170 | 25.0 | 145 | 4 | 75 | 1600 x 1150 x 1100 | 1120 |

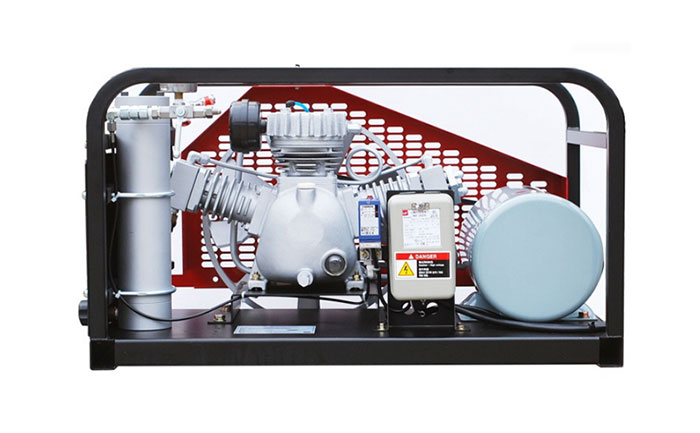

Pole Belt Drive Type(벨트 구동방식)
- KDH 시리즈는 V - Belt Type 으로 최대압력 30.0MPa까지 압축 가능하며 압력 스위치에 의해 자동으로 운전۰정지 됩니다. 저진동 및 저소음을 고려한 설계로 내구성이 좋으며 소용량의 유량을 사용할 때 적합합니다.
⊡ Technical Data
가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.
| Model | Speed (rpm) |
Maximum Pressure (MPa) |
Free Air Delivery (m³/hr) |
No. of Stages |
Motor Power (kW) |
Dimensions L x W x H (mm) |
Weight(Kg) |
|---|---|---|---|---|---|---|---|
| KDH-30T | 1100 | 30.0 | 4.8 | 3 | 2.2 | 850 x 400 x 500 | 85 |
| KDH-50T | 1290 | 30.0 | 10.8 | 3 | 3.7 | 1000 x 650 x 900 | 150 |
| KDH-75T | 1290 | 30.0 | 16 | 3 | 5.5 | 1000 x 650 x 900 | 240 |
| KDH-100T | 1100 | 30.0 | 20.4 | 4 | 7.5 | 1000 x 650 x 900 | 270 |
| KDH-150T | 1320 | 30.0 | 28 | 4 | 11 | 1350 x 800 x 985 | 400 |
| KDH-200T | 1320 | 30.0 | 39 | 4 | 15 | 1350 x 800 x 985 | 420 |
