가스 압축기

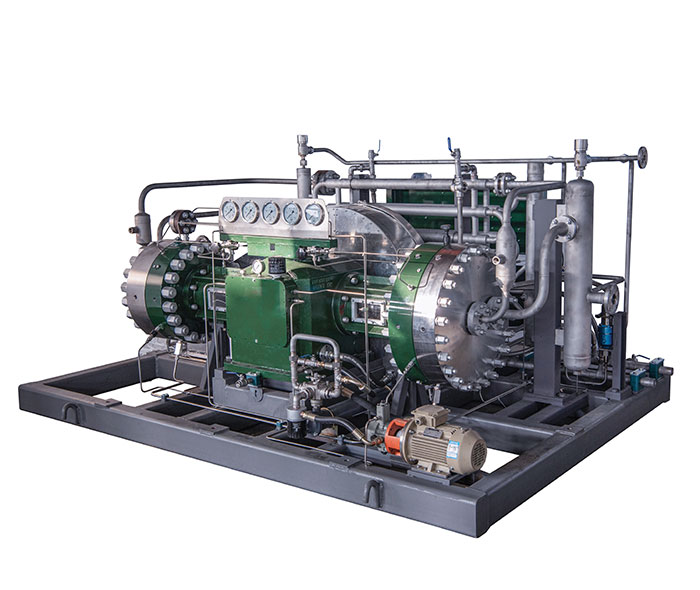

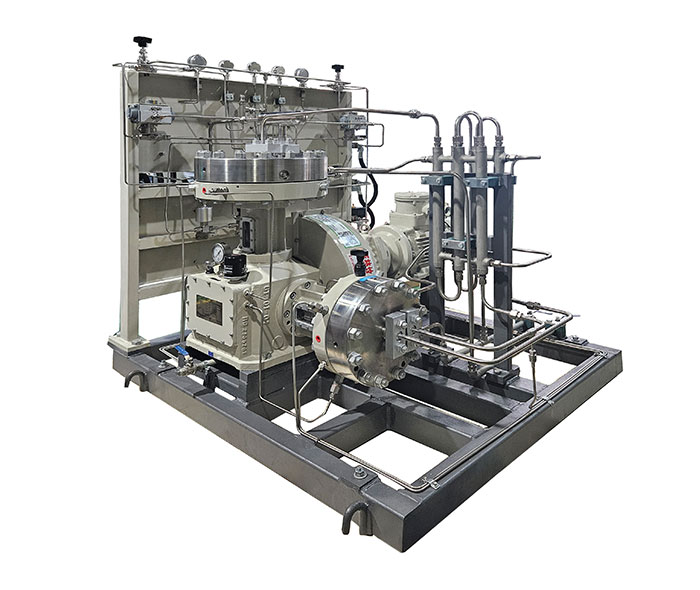

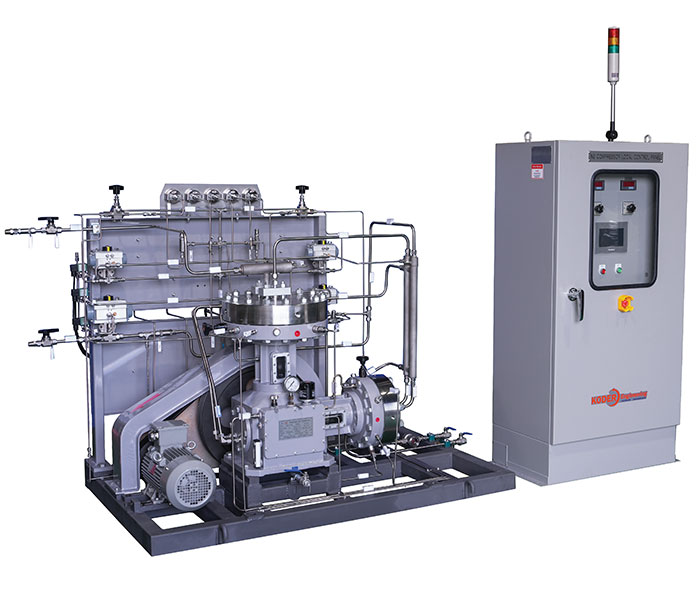

Diaphragm 가스압축기
V - Belt Drive Type
- 다이아프램 콤프레셔는 특수 구조의 콤프레셔로 고순도 가스 압축에 장점을 가지고 있는 방식입니다. 오일 압축 부위와 가스 압축 부위가 완벽하게 분리되어 가스 압축기 중 가장 신뢰성 높은 방식의 압축기입니다.
-
⦁ Gas 기밀성(분리성)이 탁월합니다.
⦁ Piston 방식에 비해 소음 및 내구성이 좋습니다.
⦁ 다양한 가스 압축에 적용 가능하며 고순도, 대용량 용도에 적합합니다.
⦁ 독성, 폭발성 가스 및 초고순도 가스 압축에 탁월합니다.
⦁ 수냉식으로 장시간 가동에 적합합니다.
⦁ 모든 가스 접촉부 SUS 적용합니다.
▦ Technical Data
가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.
| Model | Speed (rpm) |
Suction Pressure (MPa) |
Discharge Pressure (MPa) |
Free Gas Delivery (m³/Hr) |
Cooling water (Liter/Hr) |
Motor Power (kW) |
Dimensions L x W x H(mm) |
Weight(Kg) |
|---|---|---|---|---|---|---|---|---|
| KGD-A-200-3 | 750 | ATM | 20.0 | 3 | 400 | 2.2 | 600 x 500 x 400 | 200 |
| KGD-4-160-10 | 600 | 0.4 | 16.0 | 10 | 400 | 5.5 | 1350 x 600 x 950 | 520 |
| KGD-A-200-20 | 400 | ATM | 20.0 | 20 | 700 | 7.5 | 1700 x 850 x 1150 | 1100 |
| KGD-4-160-40 | 400 | 0.4 | 16.0 | 40 | 400 | 11 | 1700 x 850 x 1150 | 1050 |
| KGD-A-200-60 | 400 | ATM | 20.0 | 60 | 1600 | 30 | 2800 x 1600 x 2000 | 5500 |
| KGD-4-350-80 | 400 | 0.4 | 35.0 | 80 | 3000 | 30 | 2800 x 1600 x 2000 | 4200 |
| KGD-A-200-90 | 430 | ATM | 20.0 | 90 | 3200 | 45 | 4000 x 2280 x 2000 | 10800 |
| KGD-5-140-240 | 400 | 0.5 | 14.0 | 240 | 5000 | 55 | 3800 x 2600 x 1800 | 9000 |
| KGD-6-200-525 | 400 | 0.6 | 20.0 | 525 | 12000 | 132 | 3800 x 2700 x 2000 | 10800 |
