가스사출

가스인젝션 시스템레이아웃 가스사출 콘트롤러 에어사출 콘트롤러 고광택 사출 가스빼기장비

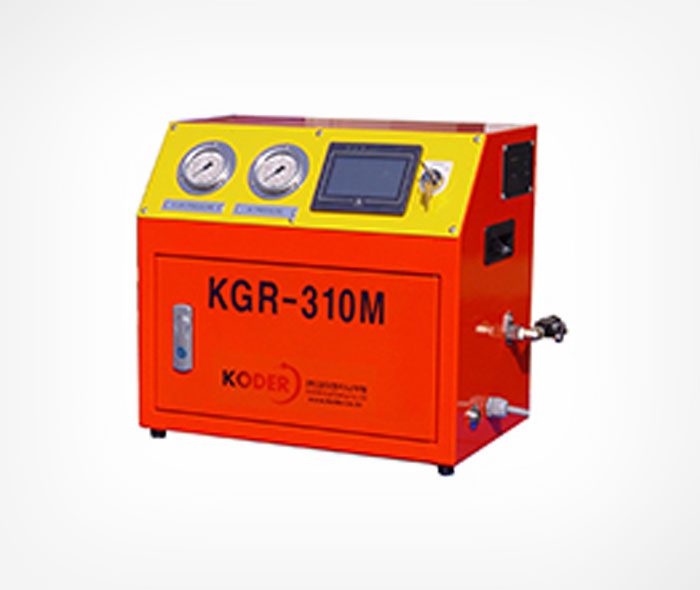

가스사출 콘트롤러






Technical Data

가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.

Model Maximum
Pressure(psi)		 Channel Booster Driving Air
(7bar)		 Dimensions
L×W×H(mm)
KGBR-740 10,000 4Line Booster 43Nm³/hr 800×680×1400

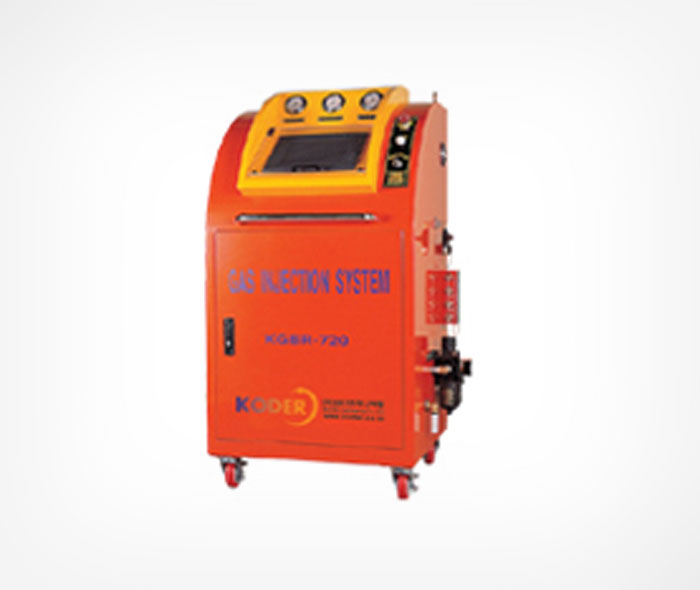

KGBR-720 10,000 2Line Booster 43Nm³/hr 700×680×1400
KGR-720 10,000 2Line - - 700×680×1400
KGR-710 10,000 1Line - - 620×500×1100
KGBR-320 5,000 2Line Booster 30Nm³/hr 700×680×1200

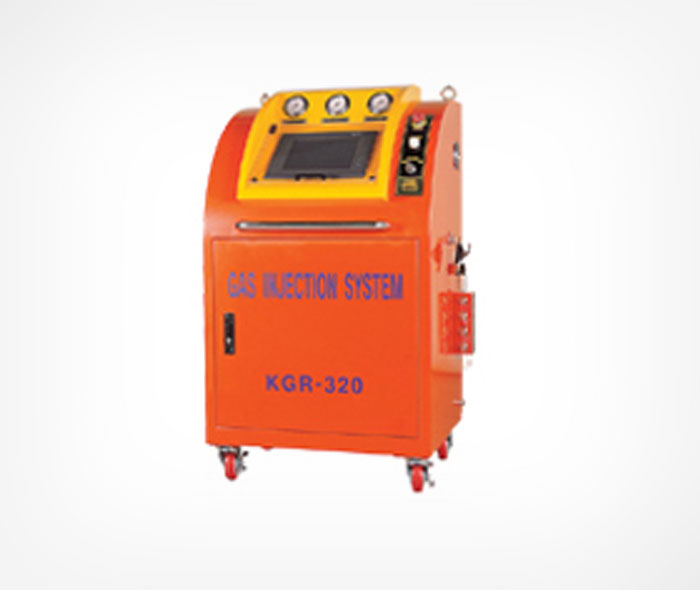

KGR-320 5,000 2Line - - 700×560×1200
KGR-310 5,000 1Line - - 620×500×1100
KGR-310M 5,000 1Line - - 400×250×300
KGS-320 5,000 2Line - - 700×680×1200


가스 성형이란

  • 가스성형은 사출기에 의한 일정량의 수지 충진 후 고압의 가스를 주입하여 수지 충진 및 보압을 수행하는 공법으로 일반사출의 취약점인 수축, 휨, 공정 시간 등을 극복한 신개념의 사출성형 공법.

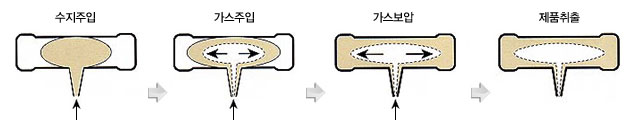

가스주입 사출/성형원리

Gas Assisted System : 수지 주입량(Filling)에 의한 사출방법(Process)

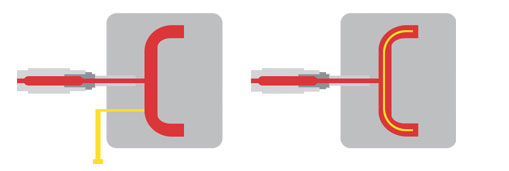

Full Shot 공법

  • 수지를 금형내에 100% 충진 후 가스를 주입하는 방식으로 형상이 복잡한 사출을 할 때 많이 사용하는 공법

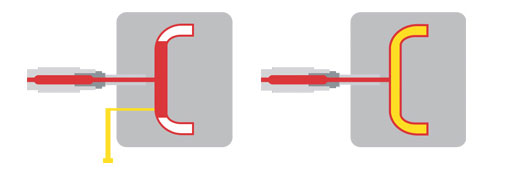

Short Shot 공법

  • 수지를 금형내에 80%~90% 충진 후 가스를 주입하는 방식으로 형상이 간단하고 Volume 큰 제품을 사출할 때 사용하는 공법

가스 성형의 장점

원가절감 측면

  • 수지 재료 절감 : 수지의 중량 감소 일체성형이 가능하여 부품 숫자 감소
  • 공정 시간 단축 : 사이클 타임 감소 두께 감소로 인한 냉각 시간 단축
  • 수지 대체로 인한 수지 원가절감
  • 금형 제작비를 감소

    • 품질적인 측면

  • 균일 보압에 의한 휨 불량 감소
  • 가스 충전에 의한 보압으로 수축 불량 감소
  • 가스 채널에 의한 강도 보강
  • 평면 CRT 휨 불량 Zero
  • 싱크마크 감소
  • Rib 및 Boss를 유효하게 활용할 수 있어 중량비 강도를 높일 수 있습니다.

    • 디자인 측면

  • 디자인 자유도 : 두께의 자유, 곡면의 자유도 증가
  • 왜곡 현상을 최소화
  • 중공설계 : 부품점수 감소, 후공정 중공구조의 강성화

특징




Technical Data

가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.

Model KGR-310 KGR-320 KGR-720 KGBR-720
사용 최대 압력 5,000psi 5,000psi 10,000psi 10,000psi
운영방식 시간, 압력 6단 제어 시간, 압력 6단 제어 시간, 압력 6단 제어 시간, 압력 6단 제어
저장 용량 4ℓ 4ℓ 1.54ℓ ~ 2ℓ 1.54ℓ ~ 2ℓ
가스주입방식 핀 Type 핀, 노즐 Type 핀, 노즐 Type 핀, 노즐 Type
설계의 호환성 금형 주사방식으로 설계할 경우, 두 기술 공히 사용이 가능하며 저압 설계가 품질면에서 가스 사출에도 유리함.
사출기 활용면 보압사용 안함
금형수명연장
사출기수명 연장		 보압사용 안함
금형수명연장
사출기수명 연장		 보압사용 안함
금형수명연장
사출기수명 연장		 보압사용 안함
금형수명연장
사출기수명 연장

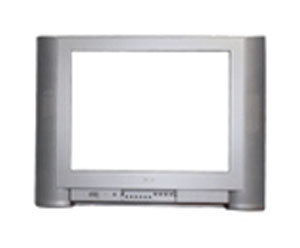

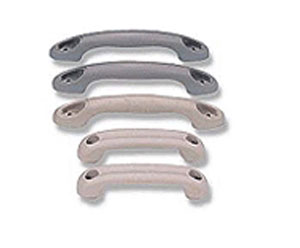

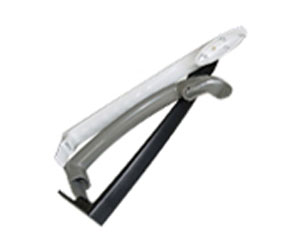

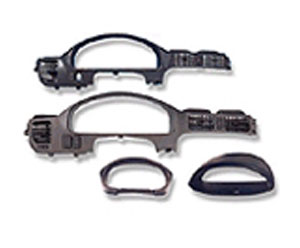

예상 적용품목 모니터, 세탁기, 냉장고, TV...등 모니터, 냉장고, 세탁기, TV, 자동차,
휴대폰, 복사기 등		 자동차, 특수제품, 노트북,
TV, 모니터 등		 자동차, 특수제품, 노트북,
TV, 모니터 등
