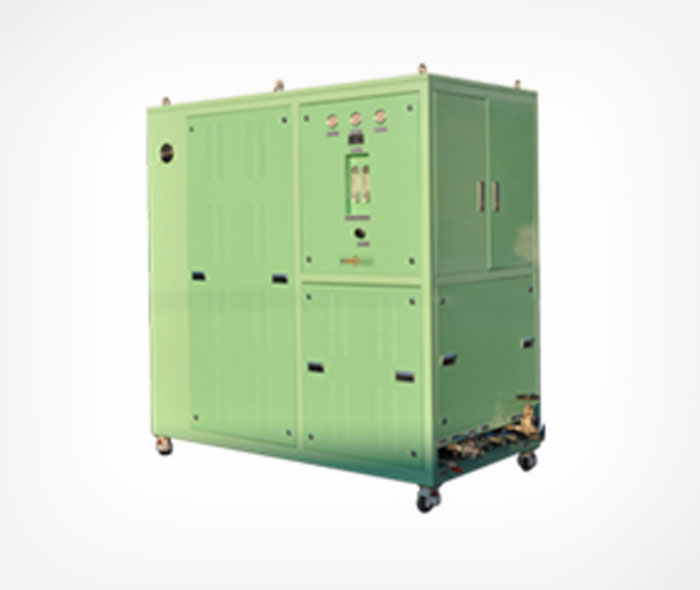

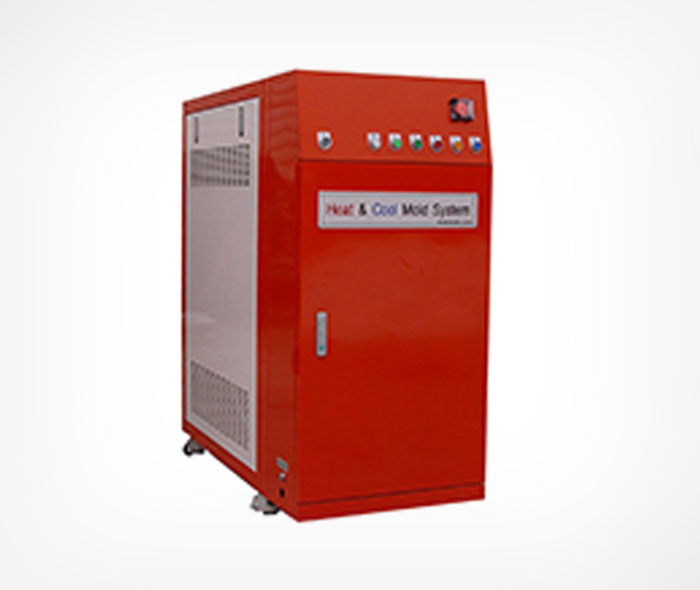

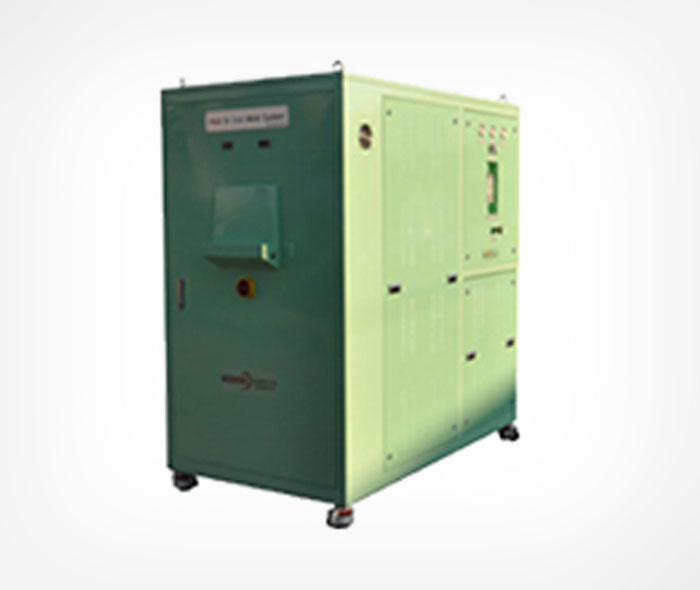

Steam System
제품 특징
- 고온의 스팀을 이용하여 금형을 급속 가열 / 냉각시킵니다.
- 고광택 제품생산에 적합합니다.
- 콤팩트한 구조와 슬림한 디자인으로 설치 / 유지가 용이 합니다.
- 열량 손실을 최소화하여 전력비를 절약할 수 있습니다.
Technical Data
가로 화면을 왼쪽으로 밀어서 전체 내용 보실 수 있습니다.
| 구분 | Spec | |||
|---|---|---|---|---|
| CAN-1500 | CAN-2000 | Remark | ||
| Heating | Heater | 150kW * Ceramic | 200kW * Ceramic | 3/4EA |
| 가열매체 | Steam | Steam | ||
| 최대압력 | 20kgf/㎠G | 20kgf/㎠G | ||
| 사용압력 | 15kgf/㎠G | 15kgf/㎠G | ||
| Temp' | 213.94℃ | 213.91℃ | ||
| Heating Tank | 250(L) | 350(L) | ||
| Steam inlet/outlet | 25A/25A(1") | 32A/32A | ||
| Water | Pump유량 | 6ℓ/Min | 11.5ℓ/Min | 4kW |
| 압력 | 100bar | 100bar | ||
| Water inlet/outlet | 15A/15A(3/8") | 15A/15A(3/8") | ||
| Cooling | Power | 3상 220V/380V/440V, 50/60Hz | 3상 220V/380V/440V, 50/60Hz | |
| Pump용량 | 1.5kw | 1.5kw | ||
| Pump유량 | 120ℓ/Min | 200ℓ/Min | ||
| 냉각수 공급 | Cooling Tower | Cooling Tower | ||
| 냉각 In/out | 25A/25A(1") | 32A/32A | ||
| Controller | System | PLC Controll | PLC Controll | |
| 매체전환방식 | Pneumatic Actuator | Pneumatic Actuator | ||
| 전환밸브 | Angle seat Valve | Angle seat Valve | ||
| 안전보호장치 | Sensor 단선, 저수, 과열, 고압, Differential, 이상 Alarm, 자동급수, 안전변 |
Sensor 단선, 저수, 과열, 고압, Differential, 이상 Alarm, 자동급수, 안전변 |
||
| 사출연동제어 | 인터록 접점신호 | 인터록 접점신호 | ||
| Weight | 720kg | 1000kg | ||
| Dimension(mm) | 1800(L)×900(W)×1600(H) | 2000(L)×1100(W)×1800(H) | ||
| 정수기(R/O) | 10ppm | 10ppm | ||
| 사출연동제어 | 접점신호 | 접점신호 | ||
| 고객사양 | Air | 7kgf/㎠ | 7kgf/㎠ | |
| City Water | 40ppm 이하 | 40ppm 이하 | ||
| Cooling Tower | 3bar, 120ℓ/min 이상 | 3bar, 120ℓ/min 이상 | ||
